Вакуумная революция: Как турбомолекулярные насосы открывают двери в мир высоких технологий

В мире высоких технологий, где чистота и точность имеют решающее значение, вакуум играет незаменимую роль. Создание и поддержание глубокого вакуума – сложная задача, требующая использования специализированного оборудования. Одним из ключевых элементов этой технологии являются турбонасосы. Эти устройства, основанные на принципах молекулярной кинетической теории, способны откачивать газы до экстремально низких давлений, открывая возможности для реализации самых передовых научных и промышленных процессов.

Что такое турбомолекулярный насос и как он работает?

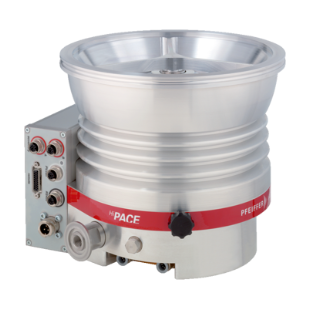

Турбомолекулярный насос (ТМН) – это механический вакуумный насос, предназначенный для создания высокого и сверхвысокого вакуума. Его принцип действия основан на передаче импульса молекулам газа от быстро вращающихся лопаток ротора к лопаткам статора. Молекулы газа, сталкиваясь с лопатками, приобретают направленное движение в сторону выхода насоса, что приводит к их удалению из откачиваемого объема.

Основные компоненты ТМН:

• Ротор: Диск или барабан с множеством лопаток, вращающийся с высокой скоростью (до десятков тысяч оборотов в минуту).
• Статор: Неподвижные лопатки, расположенные между лопатками ротора.
• Корпус: Герметичный корпус, обеспечивающий вакуумную плотность насоса.
• Двигатель: Приводит во вращение ротор.
• Система управления: Контролирует скорость вращения ротора и другие параметры насоса.

Процесс откачки можно описать следующим образом:

1. Молекулы газа попадают в насос.
2. Лопатки ротора, вращаясь с высокой скоростью, ударяют по молекулам газа и передают им импульс.
3. Молекулы газа, получив импульс, движутся в направлении выхода насоса.
4. Лопатки статора направляют молекулы газа к следующей ступени насоса.
5. Этот процесс повторяется многократно, пока молекулы газа не будут удалены из откачиваемого объема.

Преимущества и недостатки турбомолекулярных насосов

Турбомолекулярные насосы обладают рядом значительных преимуществ:

• Высокая скорость откачки: Обеспечивают высокую скорость откачки газов в широком диапазоне давлений.
• Создание высокого и сверхвысокого вакуума: Способны достигать давлений до 10^-10 Па и ниже.
• Чистый вакуум: Не загрязняют откачиваемый объем маслами или другими рабочими жидкостями.
• Надежность и долговечность: При правильной эксплуатации имеют длительный срок службы.

Однако, ТМН имеют и некоторые недостатки:

• Высокая стоимость: Дороже, чем другие типы вакуумных насосов.
• Требования к предварительной откачке: Необходима предварительная откачка с помощью форвакуумного насоса.
• Чувствительность к загрязнениям: Могут быть повреждены при попадании твердых частиц или жидкостей внутрь насоса.
• Шум: Некоторые модели могут создавать шум при работе.

Области применения турбомолекулярных насосов

Турбомолекулярные насосы широко используются в различных областях науки и промышленности, где требуется создание высокого и сверхвысокого вакуума:

Научные исследования

• Физика высоких энергий: В ускорителях заряженных частиц для создания вакуума в пучковых трубках.
• Поверхностная физика и химия: В оборудовании для исследования свойств поверхностей материалов.
• Космические исследования: В имитаторах космического пространства для испытания космической техники.
• Атомная микроскопия: В сканирующих туннельных и атомно-силовых микроскопах.

Промышленность

• Полупроводниковая промышленность: В оборудовании для производства интегральных микросхем.
• Производство тонких пленок и покрытий: В установках для нанесения тонких пленок методом вакуумного напыления.
• Вакуумная металлургия: В печах для вакуумной плавки и отжига металлов.
• Производство ламп и электронных приборов: Для откачки воздуха из ламп и электронных приборов.
• Медицинская техника: В оборудовании для стерилизации и сушки медицинских инструментов.

Аналитическое оборудование

Турбомолекулярные насосы необходимы для надежной работы аналитического оборудования. Например:

• Масс-спектрометры
• Электронные микроскопы
• Установки для рентгеновской фотоэлектронной спектроскопии (XPS)

Выбор турбомолекулярного насоса

При выборе турбомолекулярного насоса необходимо учитывать следующие параметры:

• Скорость откачки: Зависит от объема откачиваемой камеры и требуемой скорости достижения вакуума.
• Предельное остаточное давление: Определяет минимальное давление, которое может быть достигнуто с помощью насоса.
• Тип перекачиваемого газа: Некоторые насосы лучше подходят для откачки определенных газов.
• Размеры и вес: Важны при ограниченном пространстве для установки насоса.
• Надежность и долговечность: Следует выбирать насосы от проверенных производителей с хорошей репутацией.
• Стоимость: Необходимо учитывать бюджет, выделенный на приобретение насоса.

Современные тенденции в развитии турбомолекулярных насосов

Современные разработки в области турбомолекулярных насосов направлены на:

• Увеличение скорости откачки
• Снижение уровня вибрации и шума
• Повышение надежности и срока службы
• Разработку насосов с магнитным подвесом ротора
• Интеграцию с системами управления и мониторинга

Заключение

Турбомолекулярные насосы – это незаменимые инструменты для создания высокого и сверхвысокого вакуума, необходимые для развития передовых научных и промышленных технологий. Правильный выбор и эксплуатация ТМН позволяют обеспечить стабильную и эффективную работу вакуумного оборудования, открывая новые горизонты для исследований и инноваций. Развитие технологий, связанных с турбомолекулярными насосами, продолжает двигаться вперед, предлагая все более совершенные решения для удовлетворения растущих потребностей вакуумной техники.
